Chumaceras termoplásticas

Las chumaceras, las chumaceras de brida, los soportes de rodamientos y las chumaceras tensoras constan de una carcasa con un rodamiento montado en ella. Están disponibles en una variedad de materiales, configuraciones de montaje y diversas características de los rodamientos. Cada unidad de rodamiento, incluidos los rodamientos de inserción de la serie UC, SA, SB ER montados

  • Parámetro
  • Características
  • Descargar
  • Vídeo

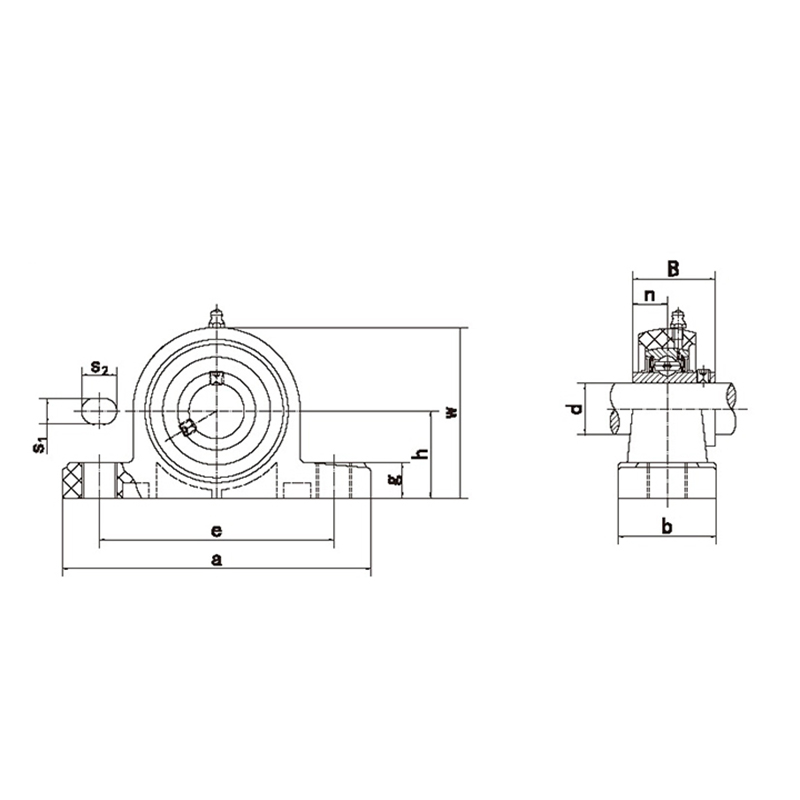

Numero de unidadDimensiones (mm/in.)Par máximoRodamiento No.Cubierta No.Peso(kg)
dhaebS1S2gwBnPerno DNm
SS-UCPPL204 20 33.3 127 95 38 11 14 14.2 65.5 31 12.7 M10 18 SS-UC204 PPL204 0.29
SS-UCPPL204 3/4 1-5/16 5 3-3/4 1-1/2 7/16 9/16 9/16 2-9/16 1.2205 0.500 3/8 18 SS-UC204 PPL204 0.29
SS-UCPPL205 25 36.5 140.5 105 38 11 14 14.5 71 34 14.3 M10 25 SS-UC205 PPL205 0.34
SS-UCPPL205 13/16; 7/8; 15/16; 1 1-7/16 5-17/32 4-1/8 1-1/2 7/16 9/16 19/32 2-25/32 1.3425 0.563 3/8 25 SS-UC205 PPL205 0.34
SS-UCPPL206 30 42.9 163 119 46 14 18 17.8 84 38.1 15.9 M10 30 SS-UC206 PPL206 0.54
SS-UCPPL206 1-1/16; 1-1/8; 1-3/16; 1-1/4 1-11/16 6-27/64 4-11/16 1-13/16 9/16 45/64 45/64 3-5/16 1.5 0.626 3/8 30 SS-UC206 PPL206 0.54
SS-UCPPL207 35 47.6 168 127 48 14 18 18 94.5 42.9 17.5 M12 35 SS-UC207 PPL207 0.78
SS-UCPPL207 1-1/4; 1-5/16; 1-3/8; 1-7/16 1-7/8 6-39/64 5 1-7/8 9/16 45/64 45/64 3-23/32 1.689 0.689 7/16 35 SS-UC207 PPL207 0.78
SS-UCPPL208 40 49.2 184 137 54 14 18 19.5 99 49.2 19 M12 40 SS-UC208 PPL208 0.97
SS-UCPPL208 1-1/2; 1-9/16 1-15/16 7-1/4 5-13/32 2-1/8 9/16 45/64 49/64 3-57/64 1.937 0.748 7/16 40 SS-UC208 PPL208 0.97
SS-UCPPL209 45 54 192 146 54 17 20 23 106 49.2 19 M16 45 SS-UC209 PPL209 1.09
SS-UCPPL209 1-5/8; 1-11/16; 1-3/4 2-1/8 7-9/16 5-3/4 2-1/8 43/64 25/32 29/32 4-11/64 1.937 0.748 5/8 45 SS-UC209 PPL209 1.09
SS-UCPPL210 50 57.2 206 159 60 17 20 23 114 51.6 19 M16 50 SS-UC210 PPL210 1.2
SS-UCPPL210 1-13/16; 1-7/8; 1-15/16; 2 2-1/4 8-1/8 6-1/4 2-3/8 43/64 25/32 29/32 4-31/64 2.0315 0.748 5/8 50 SS-UC210 PPL210 1.2
SS-UCPPL211 55 63.5 219 171 60 20 23 23 125 55.6 22.2 M16 55 SS-UC211 PPL211 1.38
SS-UCPPL211 2; 2-1/16; 2-1/8; 2-3/16 2-1/2 8-5/8 6-47/64 2-3/8 25/32 29/32 29/32 4-59/64 2.189 0.874 5/8 55 SS-UC211 PPL211 1.38
SS-UCPPL212 60 69.8 241 184 70 20 23 25 138 65.1 25.4 M16 60 SS-UC212 PPL212 1.52
SS-UCPPL212 2-1/4; 2-5/16; 2-3/8; 2-7/16 2-3/4 9-1/2 7-1/4 2-3/4 25/32 29/32 63/64 5-7/16 2.563 1.000 5/8 60 SS-UC212 PPL212 1.52
Características:

Estructura compacta, sellado perfecto y conveniente instalación y desmontaje, es universal e intercambiable, tiene un rango moderado de autoalineación.

Aplicaciones en las siguientes industrias:

Rodamientos utilizados en textil, agricultura, comida, teñido y acabado, plástico, construcción, minería, ingeniería, equipos de química y otras industrias.
